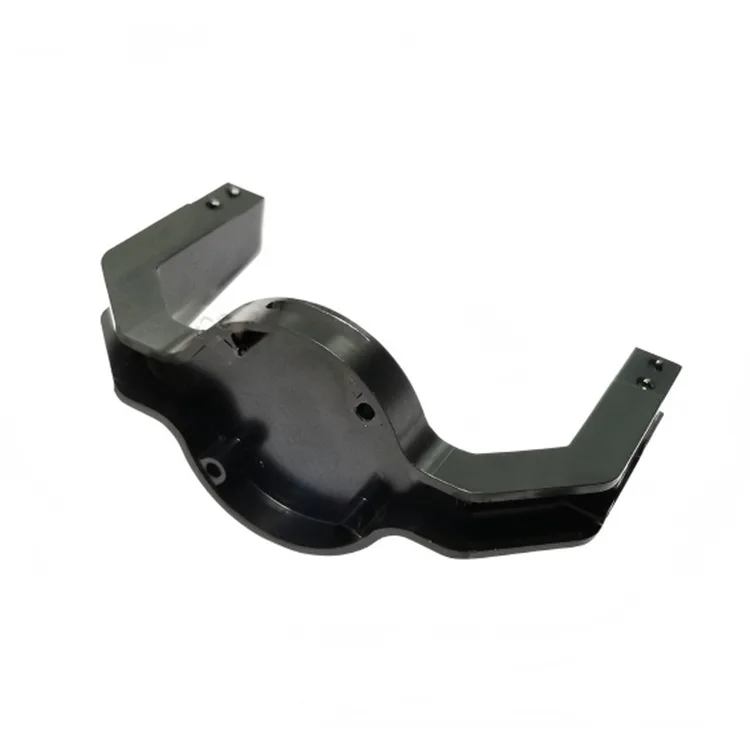

Power Inspection Drone Gimbal

Unser Power Inspection Drone Gimbal wird aus hochwertigen Aluminiumlegierungen (6061-T6, 7075-T6) und Titanlegierungen mit engen Toleranzen von ±0,005 mm hergestellt und gewährleistet eine präzise Kamerapositionierung und stabile Bilderfassung bei Inspektionen von Stromleitungen in großen Höhen. Unsere PTZ-Einheiten sind so konzipiert, dass sie extremen Temperaturen (-40 °C bis +85 °C), starken Vibrationen und rauen Wetterbedingungen standhalten. Sie verfügen über einen wasserdichten/staubdichten IP67-Schutz und korrosionsbeständige Beschichtungen für zuverlässige Leistung unter allen Umgebungsbedingungen.

● Maßgeschneiderte Gimbals für Power-Inspektionsdrohnen, die genau auf Ihr Drohnenmodell und Ihre Kameraspezifikationen zugeschnitten sind

● Bearbeitungstoleranz von ±0,005 mm für ultrapräzise Kamerapositionierung und stabile Bilderfassung

● Antivibrationsdesign mit integrierten Dämpfungssystemen für verwacklungsfreie Bilder bei der Inspektion von Stromleitungen

● Wasserdicht/staubdicht nach IP67 und korrosionsbeständige Beschichtungen für raue Außenumgebungen

● ISO 9001:2015 zertifizierte CNC-Fertigung mit vollständiger Qualitätskontrolle und Rückverfolgbarkeit

Hauptmerkmale und Hauptvorteile

Hochpräzise CNC-Bearbeitung

Unsere Power Inspection Drone Gimbals werden auf 5-Achsen-CNC-Bearbeitungszentren mit einer Genauigkeit von ±0,005 mm hergestellt, um eine perfekte Ausrichtung aller mechanischen Komponenten zu gewährleisten. Die Konstruktion aus einer Aluminiumlegierung (7075-T6) in Luft- und Raumfahrtqualität bietet ein außergewöhnliches Verhältnis von Festigkeit zu Gewicht, während die präzisionsgefertigten Lagersitze und Drehpunkte eine reibungslose Schwenk-/Neigebewegung mit minimalem Spiel für eine stabile Kamerapositionierung bei Stromleitungsinspektionen gewährleisten.

Fortschrittliches Antivibrationssystem

Unsere PTZ-Einheiten sind mit mehrschichtigen Dämpfungssystemen und schwingungsisolierenden Halterungen ausgestattet und reduzieren die Vibrationsübertragung des Drohnenmotors effektiv um 95 % und sorgen so für eine verwacklungsfreie, hochauflösende Bilderfassung bei Stromleitungsinspektionen. Das proprietäre Anti-Vibrations-Design gewährleistet die Stabilität der Kamera auch bei Hochgeschwindigkeitsflügen der Drohne (bis zu 70 km/h) und bei turbulenten Windbedingungen, wie sie in Energieversorgungsumgebungen üblich sind.

Robuster Umweltschutz

Unsere PTZ-Einheiten wurden für die rauen Bedingungen bei Energieinspektionseinsätzen im Freien entwickelt und verfügen über einen wasserdichten/staubdichten IP67-Schutz, Salzsprühkorrosionsbeständigkeit (mehr als 1000 Stunden) und UV-stabilisierte Beschichtungen. Das abgedichtete Design verhindert das Eindringen von Wasser, Staub und Schmutz bei Regen, Schnee und staubigen Bedingungen, während die temperaturbeständigen Komponenten einen zuverlässigen Betrieb in extremen Klimazonen gewährleisten.

Technische Spezifikationen

Material- und Herstellungsspezifikationen

● Primärmaterialien: Aluminiumlegierung 6061-T6 / 7075-T6 / Titanlegierung der Güteklasse 5

● CNC-Bearbeitung: 5-Achsen-CNC-Fräszentren mit einer Positionierungsgenauigkeit von ±0,005 mm

● Oberflächenbehandlung: Hartanodisierung (10–15 µm) / Chemische Vernickelung

● Befestigungselemente: Edelstahl (316) oder Titanlegierung für Korrosionsbeständigkeit

● Montage: Präzise drehmomentgesteuerte Montage mit Loctite-Gewindesicherung

Leistungs- und Betriebsspezifikationen

● Schwenk-/Neigebereich: 360° kontinuierliches Schwenken, -90° bis +30° Neigung (anpassbar)

● Max. Winkelgeschwindigkeit: 120°/s Schwenken, 90°/s Neigen für schnelle Zielerfassung

● Vibrationsisolierung: 95 % Vibrationsreduzierung (Frequenzbereich 5–2000 Hz)

● Nutzlastkapazität: Bis zu 2,5 kg Kamera-/Sensornutzlast (modellabhängig)

● MTBF (Mean Time Between Failures): 5.000+ Betriebsstunden

PTZ-Anwendungen für Leistungsinspektionsdrohnen

Hochspannungsleitungen

Inspektion von Hochspannungsleitungen

● Inspektion von 110-kV-1000-kV-Übertragungsleitungen und Turmkomponenten

● Erkennung von Leiterschäden, Isolatordefekten und Hardware-Korrosion

● Wärmebildinspektion von elektrischen Anschlüssen und Geräten

● Überwachung des Vegetationseingriffs und Überprüfung der Freiräume

Inspektion des Umspannwerks

Inspektion von Umspannwerken und Transformatoren

● Nahinspektion von Leistungsschaltern, Transformatoren und Schaltanlagen

● Erkennung von Öllecks, thermischen Hotspots und Geräteverschlechterung

● Inspektion schwer zugänglicher Bereiche ohne Stromabschaltung

● Dokumentation des Wartungsbedarfs und Bewertung des Anlagenzustands

Vertriebsnetze

Inspektion des Vertriebsnetzes

● Inspektion von Mittelspannungsverteilungsleitungen und -masten (10 kV-35 kV).

● Schadensbeurteilung nach Stürmen, Erdbeben und anderen Naturkatastrophen

● Inspektion der Straßenbeleuchtung und der öffentlichen Stromversorgungsinfrastruktur

● Regelmäßige vorbeugende Wartungs- und Asset-Management-Dokumentation
