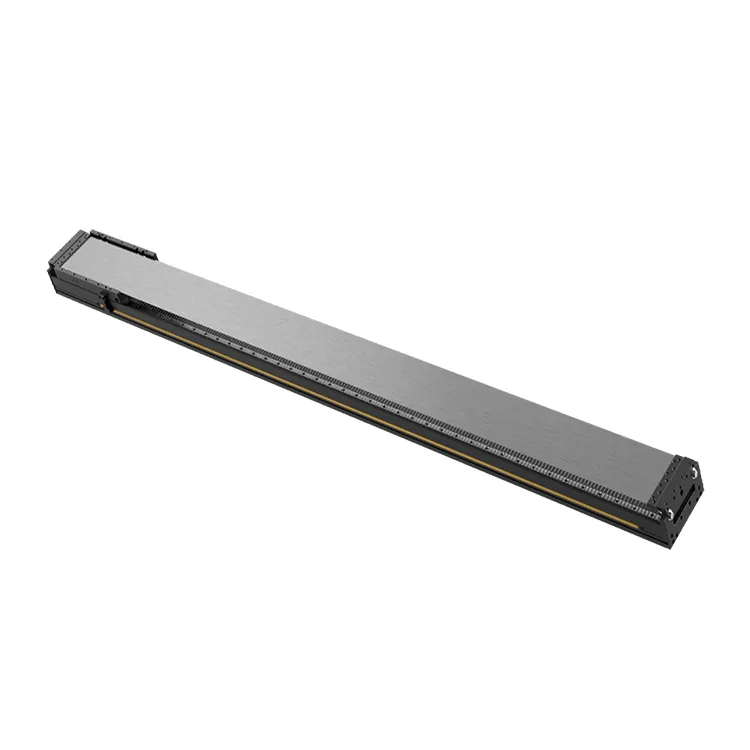

Langhub-Linearmotormodul

Dieses Langhub-Linearmotormodul wurde entwickelt, um die Einschränkungen herkömmlicher Kugelumlaufspindelmodule in Szenarien mit langen Verfahrwegen zu überwinden – einschließlich der Handhabung von Halbleiterwafern, der Herstellung von LCD/OLED-Panels und der großformatigen Laserbearbeitung – und verfügt über einen reibungslosen Linearmotorantrieb, einen starren Rahmen aus Aluminiumlegierung und einen hochauflösenden Linearencoder, um Präzision im Submikrometerbereich über Verfahrlängen von 1 m bis 6 m zu liefern.

Basierend auf der über 15-jährigen Erfahrung von Deaote in der Herstellung von Präzisionsbewegungskomponenten eliminieren unsere Langhub-Linearmotormodule mechanische Übertragungsverluste (kein Spiel, kein Verschleiß) und ermöglichen einen kontinuierlichen Hochgeschwindigkeitsbetrieb (bis zu 5 m/s) mit minimalen Vibrationen (≤ 0,1 g). Das modulare Design unterstützt kundenspezifische Verfahrlängen (1 m bis 6 m) und Tragfähigkeiten (50 kg bis 500 kg) und eignet sich daher ideal für Automatisierungssysteme mit hohem Durchsatz wie 10,5G-LCD-Inspektionslinien, großflächige Batterieelektrodenbeschichtung und schwere Materialhandhabung im Automobilbau.

Das Langhub-Linearmotormodul wird gemäß den Qualitätsstandards ISO 9001:2015 hergestellt und verfügt über Staub-/Wasserbeständigkeit nach IP65, temperaturstabilisierte Komponenten und ein abgedichtetes Kabelmanagementsystem, um zuverlässige Leistung in rauen Industrieumgebungen zu gewährleisten. Es ist mit branchenüblichen Bewegungssteuerungen (Siemens, Mitsubishi, Beckhoff) und Kommunikationsprotokollen (EtherCAT, Modbus) kompatibel und ermöglicht die nahtlose Integration in große automatisierte Produktionslinien, wodurch Ausfallzeiten reduziert und die Gesamtanlageneffizienz (OEE) im Vergleich zu herkömmlichen Langhub-Bewegungssystemen um bis zu 30 % verbessert werden.

Produktserie

DT-LM-LS1-Serie (1–3 m Verfahrweg)

Langer Hub im mittleren Bereich (1–3 m), optimiert für Präzisionsanwendungen (±1 μm Wiederholgenauigkeit), 2 m/s maximale Geschwindigkeit, Tragfähigkeit bis zu 200 kg. Ideal für die Handhabung von Halbleiterwafern und die Herstellung kleinformatiger LCDs.

DT-LM-LS2-Serie (3–6 m Federweg)

Erweiterter Langhub (3–6 m) für groß angelegte Automatisierung, 5 m/s maximale Geschwindigkeit, Tragfähigkeit bis zu 500 kg. Geeignet für 10,5G-LCD-Inspektion, großflächiges Laserschneiden und Karosseriemontage.

DT-LM-LS-HD-Serie (Hochleistung)

Hochleistungs-Langhubmodul (1-4 m Verfahrweg), Tragfähigkeit bis 800 kg, ±2 μm Wiederholgenauigkeit. Konzipiert für die Handhabung schwerer Materialien, großformatigen 3D-Druck und die Bearbeitung von Luft- und Raumfahrtkomponenten.

Kernvorteile

1. Erweiterter Verfahrbereich mit kompromissloser Präzision

Verfahrlängen von 1 m bis 6 m mit einer Wiederholpositionierungsgenauigkeit von ±1 μm (DT-LM-LS1) und ±2 μm für Hochleistungsmodelle – wodurch selbst bei maximaler Hublänge Präzision auf Industrieniveau erreicht wird. Hochauflösende Linear-Encoder (Auflösung 1 nm) und aktive Vibrationsdämpfung verhindern Positionsabweichungen bei Bewegungen über große Entfernungen.

2. Direktantrieb für hohe Geschwindigkeit und kein Spiel

Das Direktantriebsdesign des Linearmotors macht mechanische Übertragungskomponenten (Kugelumlaufspindeln, Riemen) überflüssig und erreicht so kein Spiel, keinen Verschleiß und eine maximale Geschwindigkeit von bis zu 5 m/s. Der Verzicht auf regelmäßige Wartung der Getriebeteile reduziert die Ausfallzeit im Vergleich zu Langhubmodulen mit Kugelumlaufspindelantrieb um 40 %.

3. Hohe Steifigkeit und Tragfähigkeit

Der verstärkte Rahmen aus Aluminiumlegierung mit zwei linearen Führungsschienen bietet außergewöhnliche Steifigkeit (≥200 N/μm) und eine Tragfähigkeit von bis zu 800 kg (DT-LM-LS-HD). Die minimale Durchbiegung unter schweren Lasten gewährleistet eine gleichbleibende Präzision über den gesamten Verfahrbereich – entscheidend für die Bearbeitung großer Mengen und den Materialtransport.

4. Geringe Vibration und leiser Betrieb

Das optimierte Design der Motorwicklung und die luftgekühlte Wärmeableitung reduzieren Betriebsvibrationen auf ≤0,1 g und Geräusche auf ≤60 dB (1 m Abstand). Diese Stabilität ist für hochpräzise Anwendungen wie die Bearbeitung von Halbleiterwafern und die Lasermikrobearbeitung unerlässlich.

5. Anpassbares und skalierbares Design

Vollständige Anpassung der Verfahrlänge (1–6 m), der Encoder-Auflösung (1 nm bis 10 μm), der Motorleistung und der Montagekonfiguration, um Ihren groß angelegten Automatisierungsanforderungen gerecht zu werden. Modulare Komponenten ermöglichen eine einfache Erweiterung des Verfahrbereichs, ohne das gesamte Bewegungssystem neu zu konstruieren.

6. Zuverlässigkeit auf Industrieniveau für Langzeitbetrieb

Die Schutzart IP65, der Betriebstemperaturbereich (-10℃ bis 80℃) und die korrosionsbeständige Hartanodisierung gewährleisten zuverlässige Leistung in staubigen, feuchten oder Hochtemperatur-Industrieumgebungen. MTBF ≥30.000 Stunden im Dauerbetrieb, wodurch die Gesamtbetriebskosten (TCO) über 5 Jahre um 25 % gesenkt werden.

Technische Spezifikationen

Anwendungsszenarien

Die Langhub-Linearmotormodule von Deaote sind für die groß angelegte industrielle Automatisierung in wachstumsstarken Sektoren konzipiert:

● Halbleiter und Elektronik: Handhabung von 300-mm-Wafern, Inspektion/Montage von 10,5-G-LCD-/OLED-Panels, großflächiges PCB-Bohren

● Industrielle Automatisierung: Schwerlast-Materialhandhabung, großformatiges Laserschneiden/-gravieren, Automobilkarosserie-Montagelinien

● Energie und Batterie: Großflächige Elektrodenbeschichtung für Lithiumbatterien, Herstellung von Solarmodulen, Montage von Brennstoffzellenstapeln

● Luft- und Raumfahrt & Automobil: Bearbeitung von Luft- und Raumfahrtkomponenten, Schweißen von Automobilchassis, großformatiger 3D-Druck

● Medizin und Pharmazie: Großformatige medizinische Bildgebungsgeräte, automatisierte Arzneimittelproduktionslinien, Bewegungsachsen von Sterilisationssystemen
