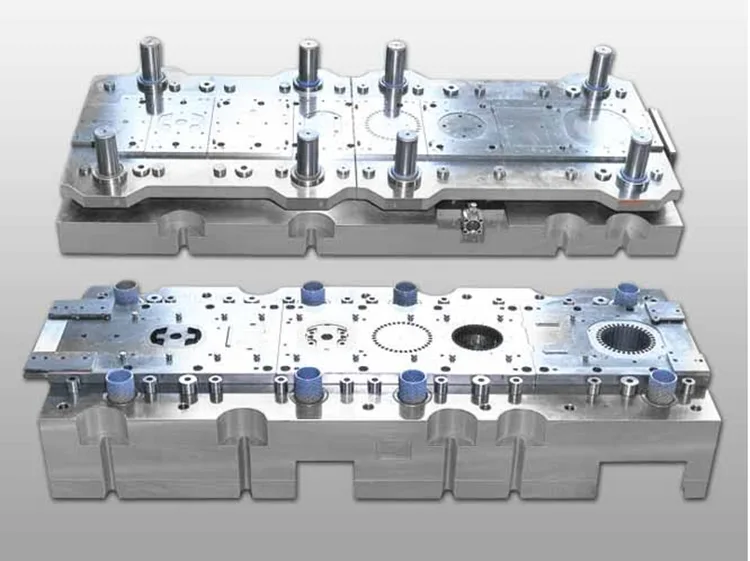

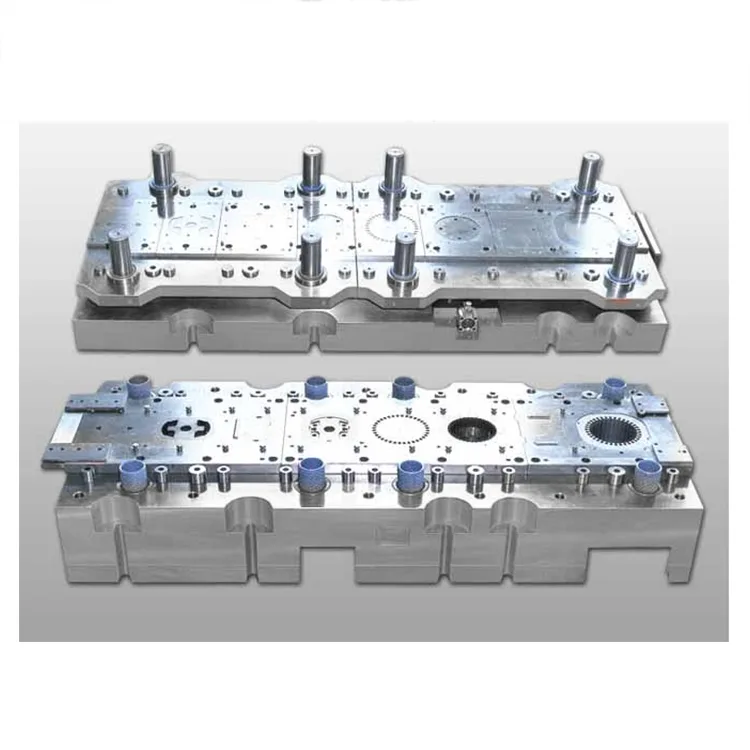

Einreihige progressive Matrize für Generatorkern

Die einreihige progressive Matrize für den Generatorkern wurde entwickelt, um die strengen Präzisions- und Haltbarkeitsanforderungen der Herstellung von Stromerzeugungsanlagen zu erfüllen. Diese einreihige Matrize integriert 18–32 Prägestationen in einer verstärkten, starren Struktur und liefert eine gleichbleibende Komponentenqualität mit einer Maßtoleranz von ±0,003 mm – entscheidend für die Stabilität der Generatorleistung (≤ 1 % Spannungsschwankung) und die Energieumwandlungseffizienz (≥ 95 %).

Unsere einreihige progressive Matrize für den Generatorkern basiert auf der mehr als 15-jährigen Erfahrung von Deaote im Präzisionsformenbau für die Energieerzeugungsindustrie und verfügt über einen verschleißfesten ASP23/SKD11-Stahlkern mit TiCN-Beschichtung (Härte ≥65 HRC), der eine Lebensdauer von mehr als 950.000 Prägehüben (2,7-mal länger als Standardmatrizen) und null Präzisionsdrift über den gesamten Produktionszyklus gewährleistet. Das optimierte Spannungsverteilungsdesign und die Antivibrationsstruktur machen es ideal für 24/7-Massenproduktionslinien von kleinen (1–10 kW) bis mittleren (10–100 kW) Generatoren sowie für die kundenspezifische Produktion großer Industriegeneratoren (100 kW–5 MW).

Das nach den Qualitätsstandards ISO 9001:2015 und IATF 16949 hergestellte einreihige Folgeverbundwerkzeug ist vollständig kompatibel mit automatisierten Hochgeschwindigkeitsstanzlinien (50–100 Hübe pro Minute) und verfügt über integrierte Laserinspektionssysteme im Werkzeug für die Qualitätskontrolle in Echtzeit (Fehlererkennungsrate ≥99,95 %). Es ist mit allen großen Generatormarken (Cummins, Perkins, Caterpillar, Siemens) kompatibel und lässt sich nahtlos in globale Produktionssysteme für Stromerzeugungsgeräte integrieren. Dadurch wird die Ausschussquote bei der Produktion im Vergleich zu herkömmlichen einreihigen Matrizen auf 0,05 % reduziert.

Produktserie

DT-PD-GC1-Serie (kleiner Generatorkern)

±0,003 mm Genauigkeit, 950.000 Hübe Lebensdauer, 1-10 kW Stator-/Rotorkernkomponenten. Ideal für die Massenproduktion tragbarer, Haushalts- und kleiner Industriegeneratoren.

DT-PD-GC2-Serie (mittlerer Generatorkern)

±0,004 mm Genauigkeit, 880.000 Hübe Lebensdauer, 10-100 kW Stator-/Rotorkernkomponenten. Geeignet für die Produktion von Gewerbe-, Bau- und Notstromgeneratoren.

DT-PD-GC-Custom-Serie (Großer/OEM-Generatorkern)

Maßgeschneiderte Maßgenauigkeit (±0,002–0,005 mm), kundenspezifische Prägestationen (16–36), kompatibel mit Siliziumstahl (27Q120/35W300). Entwickelt für die OEM-Produktion industrieller/erneuerbarer Energiegeneratoren.

Kernvorteile

1. Ultrahohe Stabilität für konstante Generatorleistung

Der verstärkte Gesenkrahmen mit symmetrischer Spannungsverteilung und Präzisionsführungssäulen (Rundlauf ≤ 0,001 mm) sorgt dafür, dass auch bei Dauerbetrieb rund um die Uhr keine Stanzabweichung auftritt. Das einreihige Design optimiert die Stabilität der Materialzufuhr und reduziert die Verformungsrate der Kernkomponenten auf 0,02 % – entscheidend für die Stabilität der Generatorspannung (≤1 % Schwankung) und einen langfristig zuverlässigen Betrieb bei Stromerzeugungsanwendungen.

2. Präzision auf Generatorniveau für maximale Energieumwandlungseffizienz

Die 5-Achsen-CNC-Bearbeitung mit einer Positionierungsgenauigkeit von ±0,0005 mm und integrierten Lasermesssystemen gewährleisten eine Bauteiltoleranz von ±0,003 mm – entscheidend für die Gleichmäßigkeit des Stator-/Rotor-Luftspalts (≤0,007 mm) und den Wirkungsgrad der Generatorenergieumwandlung (≥95 %). Gleichbleibende Präzision macht Bearbeitungsprozesse nach dem Stanzen überflüssig und verbessert die Produktionsausbeute auf 99,8 %.

3. Längere Lebensdauer durch hochwertige Materialien mit hoher Härte

Kernmatrizenkomponenten aus ASP23 (pulvermetallurgischer Stahl) und SKD11 (kohlenstoffreicher Stahl) mit TiCN-Beschichtung (Härte ≥65 HRC) ermöglichen mehr als 950.000 Prägehübe – 2,7-mal länger als Standardmatrizen (350.000 Hübe). Abgedichtete Fettzirkulationssysteme und verschleißfeste Führungsbuchsen verlängern die Wartungsintervalle auf 250.000 Hübe (gegenüber 70.000 bei herkömmlichen Werkzeugen).

4. Hochgeschwindigkeits- und vollautomatische Kompatibilität

Die optimierte Matrizenstruktur mit Anti-Vibrations-Design unterstützt das Hochgeschwindigkeitsstanzen (50–100 Hübe pro Minute) und die vollständige Integration mit automatischen Materialzuführungs-, Stapel- und Verpackungssystemen. Das In-Die-Vision-Inspektionssystem erkennt Grate (≤0,007 mm), Maßabweichungen und Oberflächenfehler in Echtzeit, wodurch eine manuelle Qualitätskontrolle entfällt und die Ausschussrate auf 0,05 % reduziert wird.

5. Optimierung von Siliziumstahl für die Energieeffizienz von Generatoren

Das spezielle Stanzkantendesign mit Mikroradius (R0,01 mm) minimiert Materialspannungen und Kantengrate bei Siliziumstahl (27Q120/35W300), bewahrt die magnetischen Eigenschaften des Stahls und verbessert die Energieumwandlungseffizienz des Generators um 3–5 %. Kompatibel mit sowohl kornorientiertem (GO) als auch nicht kornorientiertem (NGO) Siliziumstahl und erfüllt globale Effizienzstandards für die Stromerzeugung (IE4/IE5).

6. Anpassung an unterschiedliche Generatoranforderungen

Vollständige Anpassung der Prägestationen (16–36), Materialkompatibilität (0,30–0,60 mm Siliziumstahl), Oberflächenbeschaffenheit (Ra ≤0,4 μm) und Maßtoleranz (±0,002–0,005 mm). Zu den optionalen Funktionen gehören In-Die-Stacking-Laminierung, Kompatibilität mit Isolierbeschichtungen und Lasermarkierung für die Rückverfolgbarkeit von Komponenten – und erfüllen so die globalen OEM-Anforderungen für Generatoren.

Technische Spezifikationen

±0,003 mm MaßgenauigkeitÜber950.000 Hübe LebensdauerUltrahohe StanzstabilitätKompatibel mit vollautomatischem StanzenIndividuell für alle Generatortypen

Anwendungsszenarien

Die einreihige progressive Matrize für Generatorkerne von Deaote wurde für globale Hersteller von Energieerzeugungsanlagen in verschiedenen Branchen entwickelt:

● Kleine Generatoren: Massenproduktion von 1-10-kW-Stator-/Rotorkernkomponenten für tragbare, Haushalts- und kleine industrielle Notstromgeneratoren

● Mittlere Generatoren: Produktion von 10-100-kW-Stator-/Rotorkernkomponenten für Gewerbe-, Bau- und Notstromgeneratoren

● Generatoren für erneuerbare Energien: Kundenspezifisches Stanzen von Kernkomponenten für Windturbinengeneratoren (100 kW bis 5 MW) und Solarhybridgeneratoren

● OEM-Generatorherstellung: Kundenspezifische Werkzeuglösungen für globale Generator-OEMs (Cummins, Perkins, Caterpillar, Siemens) für die markenspezifische Kernproduktion
