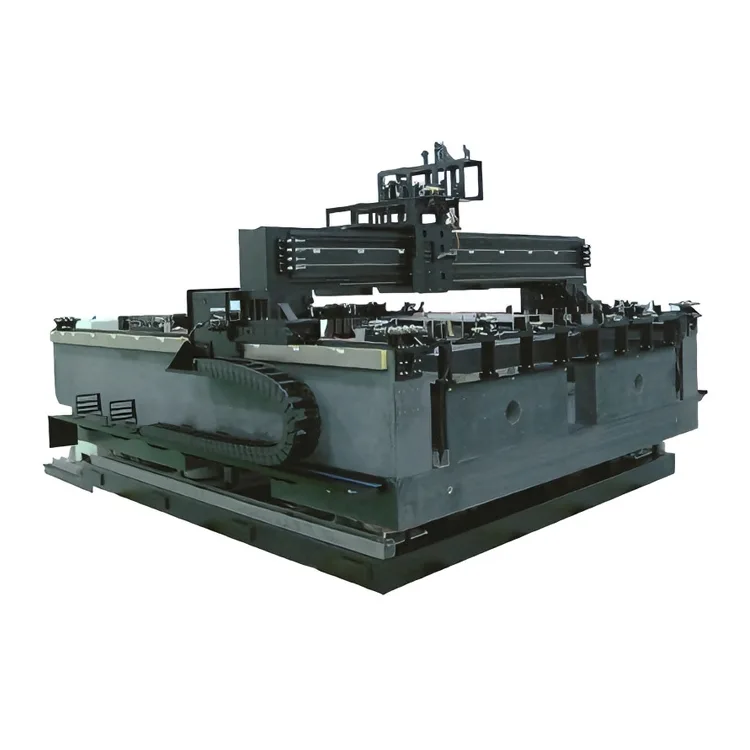

10,5 G LCD-Erkennung und Reparatur

Das Dual-Drive-Design basiert auf Deaotes mehr als 15-jähriger Erfahrung in der Herstellung von Präzisionsformen und großen Bewegungskomponenten. Es eliminiert einachsige Drehmomentverformungen und gewährleistet eine gleichmäßige Bewegung über die gesamte 10,5-G-LCD-Erkennungs- und Reparaturfläche (3,37 m × 2,94 m). Die Plattform verfügt über eine thermisch stabilisierte Granitbasis und ein aktives Antivibrationssystem, das die Positionierungsgenauigkeit (±2 μm Wiederholgenauigkeit) auch bei Dauerbetrieb rund um die Uhr in LCD-Reinraumumgebungen (Klasse 1000) aufrechterhält. Es ist mit automatischen optischen Inspektionssystemen (AOI), Laser-Reparaturwerkzeugen und visionsgesteuerten Reparaturrobotern kompatibel und ermöglicht die nahtlose Integration in 10,5G-LCD-Produktionslinien, um die Panelausbeute zu verbessern und die Ausschussquote zu reduzieren.

Die 10,5-G-LCD-Erkennung und -Reparatur ist sowohl für Inspektions- als auch Reparaturabläufe optimiert und unterstützt anpassbare Verfahrbereiche (X-Achse: bis zu 4000 mm, Y-Achse: bis zu 3500 mm) und eine hohe dynamische Leistung (maximale Geschwindigkeit: 1,2 m/s, Beschleunigung: 0,8 G), um die Durchsatzanforderungen der LCD-Massenfertigung zu erfüllen. Sein modularer Aufbau ermöglicht maßgeschneiderte Lösungen – einschließlich Z-Achsen-Hebemodulen für die Positionierung von Reparaturwerkzeugen und Theta-Achsendrehung (±0,005° Genauigkeit) für die Panelausrichtung – und macht ihn zum idealen Bewegungskern für Hersteller von 10,5G-LCD-Panels, die die Qualitätskontrolle verbessern und die Produktionskosten senken möchten.

Kernvorteile

1. Dual-Drive-Architektur für 10,5 G-Großformatstabilität

Ausgestattet mit symmetrischen Dual-Linearmotorantrieben auf den X/Y-Achsen eliminiert die Plattform Bewegungsverzerrungen und Drehmomentverformungen, die bei großen Bewegungssystemen mit Einzelantrieb üblich sind. Dies gewährleistet eine einheitliche Geschwindigkeit und Positionierung über die gesamte 10,5G-LCD-Erkennung und -Reparatur mit einer Ebenheitskontrolle von ≤5 μm/m – entscheidend für eine konsistente Fehlererkennung und Pixelreparatur auf übergroßen Displaysubstraten.

2. Präzision im Mikrometerbereich für die LCD-Inspektion/Reparatur

Integrierte hochauflösende lineare Encoder (0,1 μm Auflösung) und Echtzeit-Positionskompensationsalgorithmen liefern eine Wiederholpositionierungsgenauigkeit von ±2 μm und eine absolute Genauigkeit von ±5 μm für die X/Y-Achsen. Dies ermöglicht ein präzises Anvisieren von Subpixel-Defekten (Größe ≤ 5 μm) bei der Erkennung und Reparatur von 10,5-G-LCDs, wodurch die Falscherkennungsrate reduziert und eine zuverlässige Pixelreparatur (tote Pixel, helle Flecken, Korrektur von Liniendefekten) ohne Schäden an benachbarten Pixeln gewährleistet wird.

3. Hochleistungs- und Hochgeschwindigkeitsleistung

Die Plattform ist für den Umgang mit schweren Lasten (≤ 500 kg) einschließlich 10,5-G-LCD-Erkennungs- und Reparaturwerkzeugen ausgelegt und erreicht eine maximale Bewegungsgeschwindigkeit von 1,2 m/s und eine Beschleunigung von 0,8 G – was einen hohen Durchsatz (bis zu 60 Panels pro Stunde) mit der für Präzisionsreparaturarbeiten erforderlichen Stabilität ausbalanciert. Das luftgelagerte Führungsbahndesign eliminiert mechanische Reibung, sorgt für eine reibungslose Bewegung und verlängert die Lebensdauer (MTBF ≥25.000 Stunden).

4. Thermisch stabiles und vibrationshemmendes Design

Die Plattform besteht aus einer natürlichen Granitbasis (Wärmeausdehnungskoeffizient ≤0,5×10⁻⁶/℃) und einem aktiven Schwingungsisolationssystem und minimiert Positionsabweichungen, die durch Temperaturschwankungen (≤0,3μm/℃) und externe Fabrikvibrationen verursacht werden. Diese Stabilität gewährleistet eine gleichbleibende Inspektions-/Reparaturqualität über längere Produktionsläufe hinweg, eine entscheidende Voraussetzung für die Herstellung von 10,5G-LCDs mit hoher Ausbeute.

5. Nahtlose Integration mit LCD-Produktionssystemen

Die Plattform ist mit branchenüblichen Kommunikationsprotokollen (EtherCAT, PROFINET, Modbus TCP) und LCD-Fabrik-MES-Systemen kompatibel und lässt sich nahtlos in AOI-Geräte, Laserreparaturwerkzeuge und automatisierte Materialtransportsysteme (AMHS) integrieren. Suzhou Deoute bietet eine vollständige Anpassung von Steuerschnittstellen und Bewegungsprofilen an bestehende Arbeitsabläufe in der 10,5G-LCD-Produktionslinie und reduziert so Integrationszeit und Ausfallzeiten.

6. Reinraum- und wartungsfreundliches Design

Die Plattform ist für den Betrieb in Reinräumen mit LCD-Bildschirmen der Klasse 1000 ausgelegt und verfügt über versiegelte Linearmotorgehäuse und eine HEPA-gefilterte Luftzirkulation, um die Bildung von Partikeln zu verhindern (Partikelemission ≤ 0,1 μm). Die schmiermittelfreien Luftlagerkomponenten und der modulare Aufbau reduzieren den Wartungsaufwand, da Schnellwechselteile für die Wartung vor Ort verfügbar sind – wodurch Produktionsausfallzeiten bei rund um die Uhr laufenden LCD-Fertigungslinien minimiert werden.

Technische Spezifikationen

Anwendungsszenarien

Unsere Dual-Drive-Bewegungsplattform wurde für die 10,5-G-LCD-Erkennung und Reparaturfertigung entwickelt und wird häufig in den folgenden hochpräzisen Prozessen eingesetzt:

● Optische 10,5-G-LCD-Inspektion: Automatisierte optische Inspektion (AOI) von Pixeldefekten, Polarisatorausrichtung und Ebenheit des Glassubstrats für große TV-Panels

● LCD-Pixelreparatur: Laserreparatur von toten Pixeln, hellen Flecken und Liniendefekten in 10,5G-LCD-Panels (kompatibel mit COG/FOG-Bonding-Korrektur)

● Beschneiden der Panelkanten: Präzises Beschneiden von überschüssigem Glas-/Substratmaterial für 10,5G-LCD-Panels, um die endgültigen Größenspezifikationen zu erfüllen

● Ausrichtung des Hintergrundbeleuchtungsmoduls: Hochpräzise Positionierung von Hintergrundbeleuchtungseinheiten (BLU) und LED-Arrays für die Montage großer LCD-Panels

● Überprüfung der Qualitätskontrolle: Inspektion und Validierung von 10,5G-LCD-Panels nach der Reparatur, um die Einhaltung der Qualitätsstandards der Branche sicherzustellen
