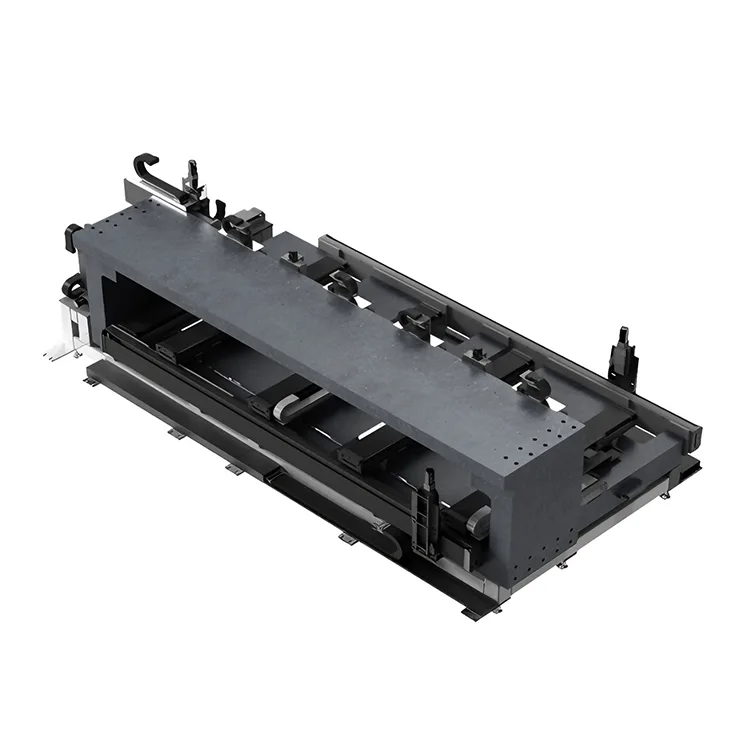

Mehrachsige Präzisionsbewegungsplattform
Suzhou Deaote Precision Mold Co., Ltd. mit Sitz im Bezirk Wuzhong der Stadt Suzhou, Provinz Jiangsu, ist ein führender Hersteller hochpräziser mehrachsiger Präzisionsbewegungsplattformen für die industrielle Automatisierung, Halbleiterfertigung, Produktion medizinischer Geräte und Präzisionsmessanwendungen. Mit über 18 Jahren Erfahrung in der Präzisionsbearbeitung und Integration von Bewegungssteuerungssystemen sind wir auf maßgeschneiderte 2-Achsen- (XY), 3-Achsen- (XYZ), 4-Achsen- (XYZR), 5-Achsen- und 6-Achsen-Bewegungsplattformen spezialisiert, die eine Positionierungsgenauigkeit im Submikrometerbereich und eine außergewöhnliche dynamische Leistung bieten.
Unsere mehrachsige Präzisionsbewegungsplattform integriert hochsteife Aluminiumlegierungs- oder Granitbasen, Präzisionslinearführungen, leistungsstarke Servomotoren und absolute optische Encoder, um eine Positionierungsgenauigkeit von ±0,5 µm und eine Wiederholgenauigkeit von ±0,1 µm zu erreichen. Unsere Bewegungsplattformen sind für den Dauerbetrieb rund um die Uhr in Industrieumgebungen konzipiert und zeichnen sich durch modularen Aufbau, einfache Integration und fortschrittliche Bewegungssteuerungsalgorithmen aus, um eine präzise und zuverlässige Positionierung für die anspruchsvollsten Automatisierungsanwendungen sicherzustellen.
● Kundenspezifische 2- bis 6-Achsen-Bewegungstische, die genau auf Ihre Anwendungsanforderungen und CAD-Spezifikationen zugeschnitten sind
● Positionierungsgenauigkeit im Submikrometerbereich (±0,5 µm) mit Wiederholgenauigkeit im Nanometerbereich (±0,1 µm) für kritische Präzisionsanwendungen
● Modularer Aufbau mit austauschbaren Komponenten für einfache Anpassung und Wartung
● Fortschrittliche Bewegungssteuerungsalgorithmen mit Antivibrationstechnologie für eine äußerst stabile Positionierung
● ISO 9001:2015 zertifizierte Fertigung mit vollständiger Qualitätskontrolle und Rückverfolgbarkeit
Hauptmerkmale und Hauptvorteile
Hochsteifes mechanisches Design
Unsere mehrachsige Präzisionsbewegungsplattform verfügt über eine hochfeste Aluminiumlegierung (6061-T6) oder Granitbasis für außergewöhnliche strukturelle Steifigkeit und minimale thermische Verformung. Der modulare Aufbau ermöglicht die einfache Konfiguration von 2-6-Achsen-Systemen, während die präzisionsgefertigten Komponenten Parallelität und Rechtwinkligkeit innerhalb von 5 Bogensekunden für optimale Bewegungsgenauigkeit gewährleisten.
Fortschrittliches Bewegungssteuerungssystem
Unsere mehrachsigen Tische sind mit Hochleistungs-Servomotoren, Präzisions-Kugelumlaufspindeln oder Linearmotoren und absoluten optischen Encodern (Auflösung 1 nm) ausgestattet und liefern gleichmäßige, präzise Bewegungen mit einer Genauigkeit im Submikrometerbereich. Die proprietäre Bewegungssteuerungssoftware umfasst Pfadoptimierung, Vibrationsunterdrückung und Echtzeit-Fehlerkompensationsalgorithmen.
Zuverlässigkeit auf Industrieniveau
Jede mehrachsige Präzisionsbewegungsplattform ist mit der Schutzart IP65, versiegelten Linearführungen und hochtemperaturbeständigen Komponenten für den 24/7-Betrieb in Industrieumgebungen ausgelegt. Das robuste Design gewährleistet eine MTBF (Mean Time Between Failures) von über 20.000 Stunden bei minimalem Wartungsaufwand.
Technische Spezifikationen
|
Motion-Stage-Modell |
Achsenkonfiguration |
Leistungsangaben |
|
DT-M200 (2-Achsen-XY) |
X/Y-Linear |
±0,5 µm Genauigkeit, ±0,1 µm Wiederholgenauigkeit, 1000 mm/s Geschwindigkeit, 10 m/s² Beschleunigung |
|
DT-M300 (3-Achsen XYZ) |
X/Y/Z Linear |
±0,8 µm Genauigkeit, ±0,2 µm Wiederholgenauigkeit, 800 mm/s Geschwindigkeit, 8 m/s² Beschleunigung |
|
DT-M400 (4-Achsen-XYZR) |
X/Y/Z Linear + R Rotation |
±1,0 µm Genauigkeit, ±0,3 µm Wiederholgenauigkeit, 600 mm/s Geschwindigkeit, 6 m/s² Beschleunigung |
|
DT-M600 (6-Achsen) |
X/Y/Z Linear + Rx/Ry/Rz Rotation |
±1,5 µm Genauigkeit, ±0,5 µm Wiederholgenauigkeit, 400 mm/s Geschwindigkeit, 4 m/s² Beschleunigung |
|
DT-M-Custom (Benutzerdefiniert) |
Benutzerdefinierte Achsenkonfiguration |
Maßgeschneiderte Genauigkeit/Wiederholbarkeit, individuelle Geschwindigkeit/Beschleunigung, spezielle Montageoptionen |
Mechanische Spezifikationen
● Grundmaterial: 6061-T6-Aluminiumlegierung / schwarzer Granit (00级)
● Führungssystem: Präzisions-Linearrollenführungen / Luftlager
● Antriebssystem: Servomotoren mit Kugelumlaufspindeln / Linearmotoren
● Feedback: Absolute optische Encoder (1 nm Auflösung)
● Schutzart: IP65-Standard (IP67 optional)
Umwelt- und Betriebsspezifikationen
● Betriebstemperatur: 0–40 °C (Temperaturkompensation optional)
● Luftfeuchtigkeit: 10–90 % relative Luftfeuchtigkeit (nicht kondensierend)
● Vibrationsisolation: Optionen zur passiven/aktiven Vibrationskontrolle
● Stromversorgung: 200–240 V Wechselstrom, 50/60 Hz, 1-phasig/3-phasig
● Steuerschnittstelle: EtherCAT / Modbus / TCP/IP / Analog
Anwendungen für mehrachsige Bewegungsbühnen
Industrielle Automatisierung
Industrielle Automatisierung und Robotik
● Präzisions-Pick-and-Place-Systeme für die Montage elektronischer Komponenten
● Automatisierte Prüf- und Inspektionssysteme für Automobilkomponenten
● Positioniersysteme für CNC-Werkzeugmaschinen mit Mehrachssynchronisation
● Roboterarm-Endeffektorpositionierung mit 6-Achsen-Präzisionssteuerung
Halbleiterfertigung
Halbleiter und Elektronik
● Wafer-Handhabungs- und Positionierungssysteme für die Halbleiterfertigung
● PCB-Inspektion und -Tests mit mehrachsiger Präzisionspositionierung
● Verpackung und Verbindung von LED-Chips mit einer Genauigkeit im Submikrometerbereich
● Systeme zur Ausrichtung und Spleißung optischer Fasern
Medizin und Wissenschaft
Medizinische Geräte und wissenschaftliche Forschung
● Herstellung und Montage medizinischer Geräte mit hochpräziser Positionierung
● Biomedizinische Bildgebungssysteme mit mehrachsiger Probenpositionierung
● Laserchirurgiegeräte mit 6-Achsen-Bewegungssteuerung
● Wissenschaftliche Forschungsausrüstung zur Materialprüfung und -charakterisierung
Hot-Tags: Hersteller, Lieferant, Fabrik für mehrachsige Präzisionsbewegungsplattformen in China
