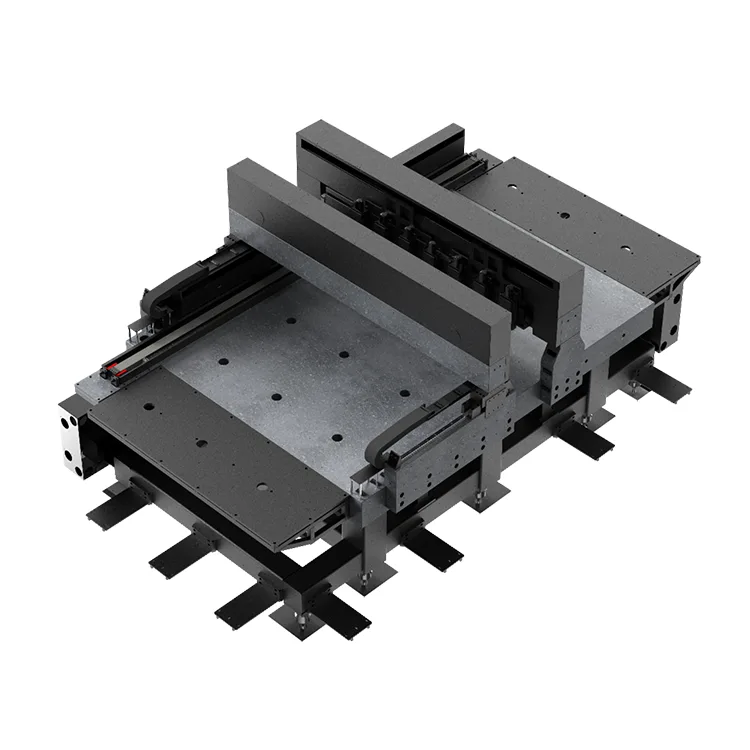

Test-Übungsplattform

Unsere Testübungsplattformen integrieren hochsteife Strukturrahmen, Präzisionslinearführungen, leistungsstarke Servoantriebe und fortschrittliche optische Encoder, um eine Positionierungsgenauigkeit von ±0,5 µm und eine Wiederholgenauigkeit von ±0,1 µm zu erreichen. Unsere Bewegungsplattformen sind für die nahtlose Integration mit Bildverarbeitungssystemen, Laserscannern und taktilen Sonden konzipiert und zeichnen sich durch äußerst geringe Vibration, schnelle Einschwingzeit (≤ 50 ms) und programmierbare Bewegungsprofile aus, um eine präzise, ​​zuverlässige Positionierung für 100 % Qualitätsprüfung und -messung zu gewährleisten.

● Benutzerdefinierte Testübungsplattform, die genau auf Ihre Anwendungsanforderungen und CAD-Spezifikationen zugeschnitten ist

● Positionierungsgenauigkeit im Submikrometerbereich (±0,5 µm) mit Wiederholgenauigkeit im Nanometerbereich für kritische Inspektionsaufgaben

● Extrem vibrationsarmes Design mit aktiver Dämpfung für hochauflösende Bildgebung und Messung

● Nahtlose Integration mit Bildverarbeitungssystemen, Laserscannern und NDT-Geräten

● ISO 9001:2015 zertifizierte Fertigung mit vollständiger Qualitätskontrolle und Rückverfolgbarkeit

Hauptmerkmale und Hauptvorteile

Hochstabiles mechanisches Design

Unsere Testübungsplattform verfügt über hochfeste Aluminiumlegierungs- oder Granitbasen mit integrierten Schwingungsisolationssystemen für außergewöhnliche Stabilität bei hochauflösenden Inspektionen. Das symmetrische Strukturdesign minimiert die thermische Drift und sorgt für eine gleichmäßige Lastverteilung, während die präzisionsgefertigten Komponenten die Parallelität und Rechtwinkligkeit innerhalb von 3 Bogensekunden aufrechterhalten und so eine optimale Prüfgenauigkeit gewährleisten.

Fortschrittliches Bewegungssteuerungssystem

Unsere Inspektionstische sind mit Hochleistungs-Servomotoren, Präzisions-Kugelumlaufspindeln oder Linearmotoren und absoluten optischen Encodern (Auflösung 1 nm) ausgestattet und liefern reibungslose, präzise Bewegungen mit einer Genauigkeit im Submikrometerbereich. Die proprietäre Bewegungssteuerungssoftware umfasst Pfadoptimierung, Vibrationsunterdrückung und Echtzeit-Fehlerkompensation für eine schnelle, stabile Positionierung während Prüfzyklen.

Nahtlose Systemintegration

Jede Testübungsplattform ist für die einfache Integration mit Bildverarbeitungssystemen, Laserscannern, taktilen Sonden und NDT-Geräten konzipiert. Das modulare Design umfasst standardisierte Montageschnittstellen (ISO 9001-konform), mehrere Kommunikationsprotokolle (EtherCAT, Modbus, TCP/IP) und anpassbare Software-APIs für eine schnelle Integration in bestehende Inspektionsabläufe mit minimalen Ausfallzeiten.

Technische Spezifikationen

Mechanische Spezifikationen

● Grundmaterial: 6061-T6-Aluminiumlegierung / schwarzer Granit (00级)

● Führungssystem: Präzisions-Linearrollenführungen / Luftlager

● Antriebssystem: Servomotoren mit Kugelumlaufspindeln / Linearmotoren

● Feedback: Absolute optische Encoder (1 nm Auflösung)

● Schwingungsisolierung: Aktive/passive Dämpfungssysteme

Umwelt- und Betriebsspezifikationen

● Betriebstemperatur: 18–22 °C (Temperaturstabilisierung optional)

● Luftfeuchtigkeit: 30–70 % relative Luftfeuchtigkeit (nicht kondensierend)

● Reinraumkompatibilität: Standard der Klasse 1000 (ISO-Klasse 6).

● Stromversorgung: 200–240 V Wechselstrom, 50/60 Hz, 1-phasig/3-phasig

● Steuerschnittstelle: EtherCAT / Modbus / TCP/IP / Analog / Digital I/O

Anwendungen für Inspektionsbewegungsbühnen

Industrielle Qualitätskontrolle

● Automatisierte visuelle Inspektion von Automobilkomponenten und präzisionsgefertigten Teilen

● Dimensionsmessung und Qualitätskontrolle von Luft- und Raumfahrtkomponenten

● Erkennung von Oberflächenfehlern und Rauheitsmessung von Metallteilen

● 100 % Inline-Inspektion von elektronischen Bauteilen und Leiterplatten

Optische Inspektion und Messtechnik

● Hochauflösende optische Inspektion von Halbleiterwafern und -chips

● Messtechnik und Kalibrierung von optischen Präzisionskomponenten und Linsen

● Mikroskopische Inspektion von Mikroelektronik- und MEMS-Geräten

● 3D-Oberflächenprofilierungs- und Topographiemesssysteme

Zerstörungsfreie Prüfung (NDT)

● Ultraschallprüfung kritischer Strukturbauteile mit präziser Positionierung

● Röntgeninspektion und CT-Scanning von elektronischen Baugruppen und medizinischen Geräten

● Wärmebild- und Infrarotinspektion elektronischer Systeme

● Magnetpulverprüfung von Automobil- und Luftfahrtkomponenten
